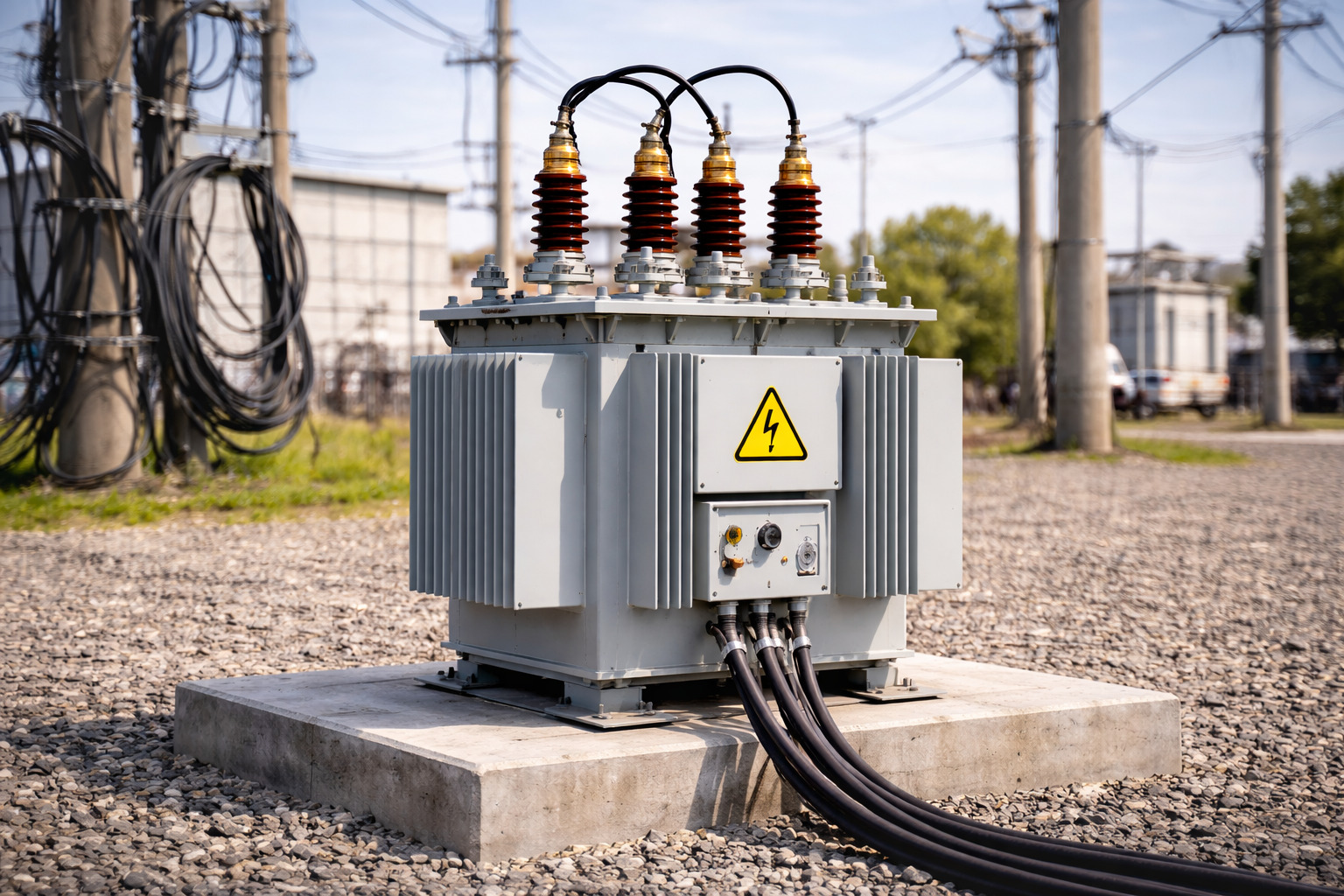

Transformateur abaisseur de tension : choisir la bonne technologie selon l’usage

Un transformateur abaisseur réduit la tension entre l’entrée et la sortie afin de l’adapter aux besoins de votre application industrielle. Ce dispositif, fondé sur le principe de l’induction électromagnétique, permet de passer d’une haute tension du réseau à une basse tension sécurisée. Il est conçu pour réduire la tension de manière fiable selon les contraintes du système. Cet article vous guide pour choisir la bonne technologie selon votre usage (carte, armoire, machine).

À quoi sert un transformateur abaisseur (vs transformateur élévateur) ?

Comprendre la différence entre un transformateur abaisseur et un transformateur élévateur est la première étape pour spécifier votre besoin. Tout repose sur le rapport de transformation et le nombre de spires de chaque enroulement.

Définition et principe (primaire/secondaire)

Un transformateur abaisseur est une machine électrique statique qui modifie la tension d’entrée pour l’adapter au circuit. Il se compose d’un enroulement primaire (bobine primaire) et d’un enroulement secondaire (bobine secondaire), connectés par un noyau magnétique. Le principe de fonctionnement repose sur l’induction : le courant alternatif dans l’enroulement primaire crée un champ magnétique variable qui induit une tension au secondaire.

Dans un transformateur abaisseur de tension, la bobine secondaire comporte moins de spires que le primaire. La tension de sortie est donc inférieure à la tension d’entrée. Le rapport de transformation (nombre de tours primaire/secondaire) détermine cette réduction. À l’inverse, un transformateur élévateur possède plus de spires au secondaire et permet d’augmenter la tension. Selon l’application, ce principe peut aussi être utilisé pour alimenter un appareil sensible avec une tension mieux adaptée.

L’abaissement est indispensable en industrie

En industrie, la réduction de tension est essentielle pour adapter l’alimentation aux équipements connectés. Vous passez d’une haute tension du réseau à une basse tension adaptée à l’application. Par exemple, pour :

• Alimenter les auxiliaires d’une machine (moteurs pilotes, ventilateurs)

• Fournir la tension requise aux circuits de commande (automates, capteurs)

• Connecter des appareils de mesure.

L’abaisseur assure également une séparation galvanique entre primaire et secondaire, protégeant opérateurs et systèmes. Ce type de produit permet aussi d’utiliser une alimentation plus sûre dans les environnements industriels exigeants.

Spécifier le besoin : tensions, courant et puissance

Avant de choisir, il faut figer les données électriques clés et vérifier les conditions d’exploitation.

Les données électriques à figer dès le départ

Définissez la tension électrique d’entrée (primaire) et la tension secondaire visée. La fréquence du réseau (tension alternative 50 ou 60 Hz) doit être précisée. Tenez aussi compte des tolérances et fluctuations (chutes sur lignes longues, baisses en pointe) en prévoyant 10 à 15 % de marge. L’alimentation alternative impose ces précautions. Pour réaliser un bon dimensionnement, il faut également anticiper les variations de courant selon la charge réelle.

Dimensionnement puissance/courant et marges

La puissance apparente nominale S (en VA) se calcule par S = U × I. Ce calcul fixe la valeur minimale requise. Ajoutez toujours 20–30 % de marge pour absorber les pics (démarrage de moteur, transitoires). Déterminez aussi la valeur du courant secondaire requis, en valeur nominale et transitoire.

Un transformateur abaisseur (ou transformateur élévateur) sous-dimensionné chauffe davantage, perd en rendement et vieillit prématurément. Calculez toujours pour l’utilisation la plus sévère. Un produit correctement dimensionné pourra fonctionner durablement sans dérive thermique excessive.

Contraintes d’isolement et de sécurité

L’isolation galvanique entre primaire et secondaire protège l’opérateur des courants dangereux. Le cahier des charges doit préciser l’indice de protection, la classe de température et les normes appliquées (NF EN 61558). L’enroulement primaire doit résister aux surtensions transitoires et le noyau doit supporter les contraintes diélectriques.

Par ailleurs, l’environnement est à considérer. En effet, température, humidité et vibrations orientent la sélection vers une conception adaptée à ces conditions (vernis, moulage, fixation robuste). Dans certains cas, il faudra utiliser un montage renforcé pour garantir qu’un appareil puisse fonctionner en continu dans un atelier exposé.

Choisir le bon type de transformateur selon l’usage

Le choix dépend directement de l’intégration physique dans votre système. Voici la cartographie des usages et des technologies.

Cartographie des usages : où le transformateur abaisseur s’intègre

• Sur circuit (PCB) : modules compacts (< 200 VA) conçus pour l’alimentation embarquée, souvent à noyau ferrite, montés par picots traversants. L’enroulement est optimisé pour un espace réduit.

• En armoire/machine : fixé sur rail ou platine, le transformateur en tôles EI est plus robuste. Il peut être monophasé ou triphasé et supporte des puissances élevées (dizaines à milliers de VA). Le câblage se fait sur borniers, avec des sections de fil adaptées à la distribution.

• Dans un appareil : les contraintes mixtes (bruit, encombrement, chaleur) orientent vers un compromis spécifique, souvent un torique. Ce choix est pertinent lorsqu’un appareil doit intégrer un composant discret et performant dans un faible volume.

Panorama des technologies et critères de choix

Plusieurs familles coexistent, chacune conçue pour des priorités différentes.

• EI (laminé) : noyau en tôles empilées, solide et économique. Efficace en basse fréquence avec un rendement de 95–98 %, c’est l’option de référence pour la distribution de puissance en armoire. Léger bruit de vibration à prévoir.

• Torique : noyau circulaire en feuille continue, très plat. Les enroulements toriques rayonnent très peu (faible émission électromagnétique) et offrent moins de pertes fer. Compacité et silence en font l’option idéale quand l’encombrement ou le bruit sont critiques.

• Ferrite (haute fréquence) : utilisé dans les alimentations à découpage, ce noyau opère à des fréquences élevées (kHz). Il est conçu pour des applications très compactes de faible puissance (< 50 VA).

Mini-matrice décisionnelle (usage → technologie)

• Intégration sur circuit, compacité demandée : optez pour un transformateur pour carte électronique (ferrite).

• Besoin robuste en armoire ou machine : choisissez un transformateur d’alimentation classique (EI).

• Fortes contraintes de bruit ou d’encombrement : privilégiez un transformateur torique.

Intégration dans le système : performances, contraintes terrain et fiabilité

Vérifiez que l’enroulement fonctionne à pleine puissance sans dépasser la température limite. Des pertes élevées entraînent un échauffement en continu. Un rendement supérieur à 95 % est le signe d’un design efficace.

Côté champ électromagnétique (CEM/EMI), tout enroulement génère un flux magnétique. Les tores sont les moins rayonnants. En environnement sensible, éloignez le transformateur des circuits critiques ou ajoutez un blindage. Avant d’utiliser la solution retenue en série, vérifiez son comportement réel dans votre application finale.

Industrialisation & achat B2B : cahier des charges et validation

Pour une application série, votre cahier des charges doit être précis. Voici les éléments à inclure et la démarche de validation terrain.

Ce que doit contenir votre cahier des charges

• Paramètres électriques : tension primaire et secondaire nominales, puissance apparente (VA), courant nominal, fréquence, tolérances. Exemple : « 400 V / 50 Hz → 24 V / 3 A, ±5 % ».

• Contraintes d’intégration : encombrement maximal, mode de fixation (clips, platine, picots), connectique (cosses, borniers). Mentionnez l’environnement (température, humidité, vibrations) pour orienter le boîtier IP et la durée de vie attendue.

• Exigences qualité : normes de sécurité (IEC/EN 61558, CE), tests obligatoires (essai diélectrique, mesure du rapport de transformation, vérification du rendement), traçabilité et répétabilité en grande série.

Validation terrain avant déploiement

Prototypez et testez en conditions réelles : mesurez la tension secondaire en régime continu et transitoire. Incluez également des essais thermiques (puissance à 100 % de S), des essais diélectriques et des contrôles électromagnétiques.

La tension de sortie doit rester dans les tolérances en toute condition d’usage, l’enroulement ne doit pas surchauffer, et le résultat doit être conforme aux valeurs documentées. Ce processus garantit un fonctionnement fiable dans votre environnement final.
