Les matériaux adaptés au bobinage en cuivre
Les matériaux adaptés au bobinage en cuivre

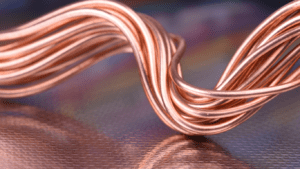

Les moteurs électriques, les générateurs ou les transformateurs électriques ont un élément commun : les fils de bobinage en cuivre.
Dans cet article, SEM SUHNER vous explique les particularités et les différents matériaux adaptés aux différentes bobines.
Les fils de bobinage, qu’est-ce que c’est ?
Les fils de bobinage sont formés par un conducteur de cuivre électrolytique à forte conductivité pouvant être confiné moyennant de divers objets.
Jouissant d’une technologie hautement avancée, les fils de bobinage en cuivre sont utilisés dans des entreprises industrielles électriques pour la production de bobines et d’enroulements compacts. Une bobine en cuivre de qualité doit être en mesure d’assurer la sécurité et la fiabilité des machines électriques dans lesquelles elle est intégrée qu’elle soit émaillée, guipée ou enrubannée.
Les fils des bobines doivent répondre aux nécessités de chaque système d’application précise comme les transformateurs ou les plaques à induction. Grâce à notre savoir-faire SEM SUHNER, nous vous garantissons la meilleure des qualités pour vos projets !

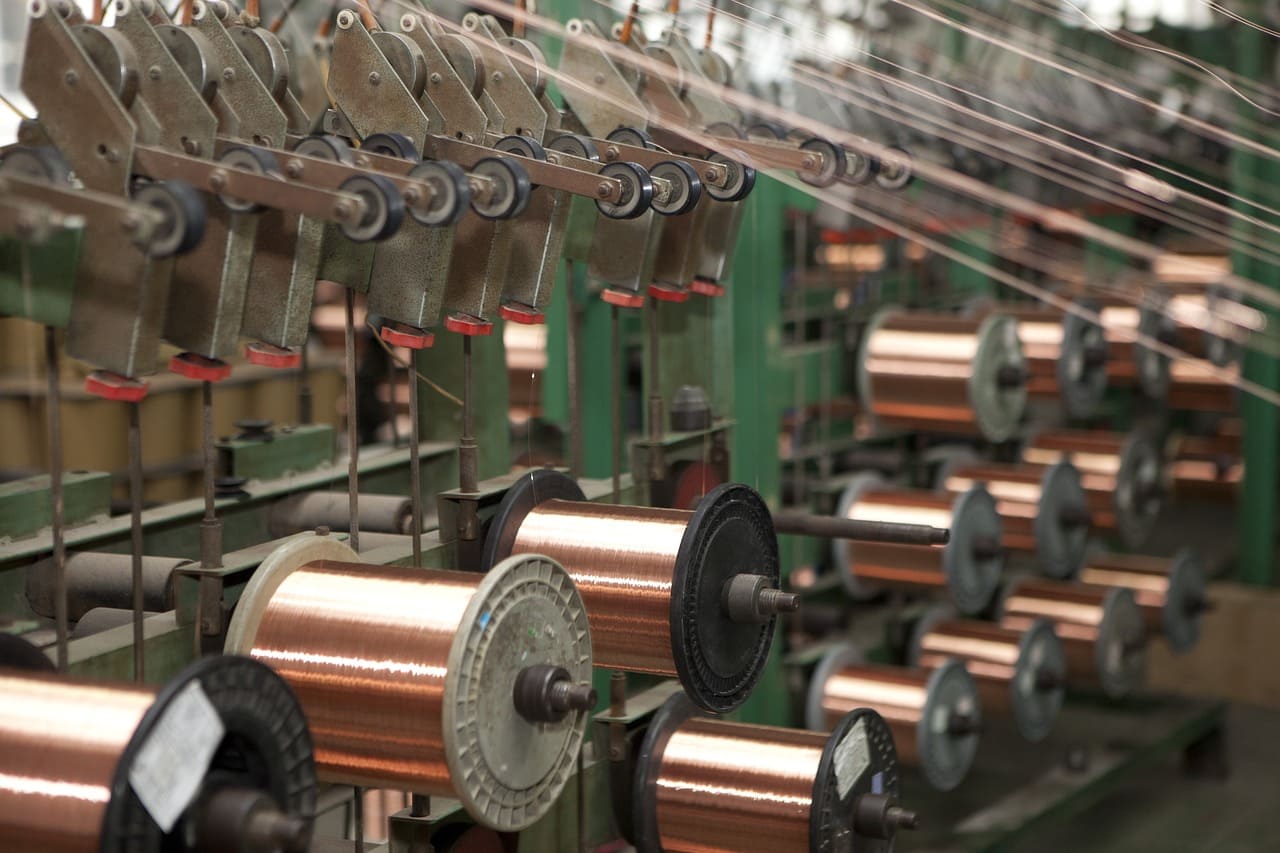

Bobinage de cuivre : les matériaux adaptés

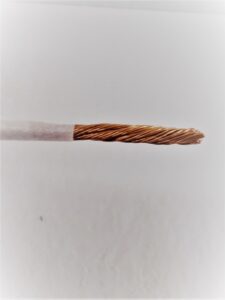

Les fils de litz
Les fils de litz sont construits à base de fils de cuivre émaillés et brasables, réunis en faisceaux.
Les fils de litz haute fréquence sont faits de simples filaments roulés en fils de cuivre émaillés. Ils sont employés pour agrémenter l’accumulation de la force électrique des conducteurs aux flux élevés.
Les fils emaillés
Le fil de cuivre émaillé est un conducteur métallique isolé avec un vernis et généralement utilisé pour les applications électriques.
La plupart du temps, il est enroulé dans différentes formes de bobines pour générer une force magnétique pour les moteurs ou les aimants.
Les fils de cuivre étamés
Les fils étamés sont réalisés avec le même cuivre que les fils émaillés.
Lorsqu’on parle d’un fil étamé, il s’agit toujours d’un fil monobrin, dans le cas contraire, on parlerait d’un toron et s’il est revêtu d’un câble. Le fil étamé est sans isolation, mais revêtu d’une légère couche d’étain qui permet la soudure immédiate.
Les fils étamés sont employés la plupart du temps pour faire des câbles ou des sorties de bobines par exemple.
Les fils argentés
Comme le fil étamé, le fil de cuivre argenté est composé d’un monobrin de cuivre Cu ETP, non isolé et revêtu d’une couche d’argent. Le fil argenté est beaucoup employé aussi pour les câbles et dans la confection de bijoux.
Les fils émaillés thermo-adhérent
Le fil émaillé thermo-adhérent (fil SB), également appelé fil magnétique adhérent, est un fil isolé par film.
Il suffit de chauffer le fil lors du bobinage ou encore de faire passer un fort courant dans la bobine, comme par exemple type étant les bobines de déflexion des tubes cathodiques.
Les fils FIW
Le fil FIW (Fully Insulated Wire) est un fil de cuivre alternatif pour construire des transformateurs de commutation utilisant typiquement TIW (Triple Insulated Wires). Avec le grand choix de diamètres globaux, ce fil de cuivre permet de produire des transformateurs plus petits à moindre coût.
Les alliages de cuivre
Laiton : Cu / Zn
Bronze : Cu / Sn
Maillechort : Cu / Ni / Zn
Constantan : Cu / Ni
Les normes :
-
NF EN 60317- 0, traite des prescriptions générales pour les fils émaillés (dimensions, résistances, tolérances,allongements, etc. …).
-
NF EN 60317 55, traite des spécifications pour les fils émail polyuréthane classe 180°C.
-
NF EN 60317 13, traite des spécifications pour les fils émail polyesterimide classe 200°C.
-
Ces Normes se retrouvent en partie dans la série des NF EN 60851- (1, 2, 3, 4, 5, 6)
Dans ces normes, il est prévu que dans sa classe de température, le fil de cuivre doit pouvoir fonctionner sans détérioration pendant 20 000 heures. Nous avons rédigé un guide pour savoir comment bobiner un tore si ça vous intéresse !
